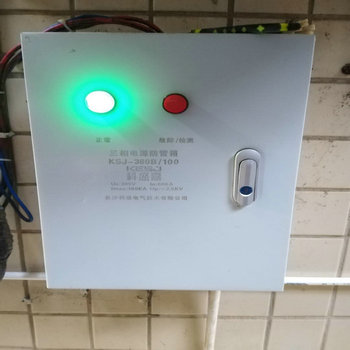

KSJ系列模塊式電源防雷箱
箱體采用優質鋼板制作，阻燃、防腐
防雷單元采用科盛嘉產品，模塊化設計，方便測試和更換
帶負載過流、過熱、失效分離裝置
顯示正常/故障工作狀態及過電壓自動計數，提供遙信功能
防雷單元采用雙重的熱脫扣裝置，提供更可靠的保護
防雷單元可采用冗余并聯方式，按要求配置各種規格
KSJ系列模塊式電源防雷箱是用于低壓電源線：將電源系統接入防雷等電位系統中；防止低壓用電設備受到過電壓干擾或遭直擊雷的破壞。產品安裝在防雷分區LPZ0A～2的界面。適用于TN-C、TN -S、TT供配電系統的三相電源保護。。LPZ0A～1的界面。適用于TN -S、TT供配電系統的三相電源保護。
主要技術參數
型號 | KSJ-160/380 | KSJ-120/380 | KSJ-100/380 | KSJ-80/380 | KSJ-60/380 |
標稱工作電壓UN | 380V/50Hz | ||||
最大持續工作電壓Uc | 385V | ||||
80kA | 60kA | 50kA | 40kA | 30kA | |
160kA | 120kA | 100kA | 80kA | 60kA | |
≤4kV | ≤3kV | ≤2.5kV | ≤2.0kV | ≤1.5kV | |
響應時間ta | ≤100ns | ≤25ns | |||
斷路裝置 | 空開C125 | 空開C63 | 空開C32 | ||
雷電計數 | 0-99位 | ||||
安裝接線方式/規格 | 并聯/多股16mm2 | ||||
工作狀態指示 | 綠燈/紅燈 | ||||
安裝方法 | 室內壁掛式 | ||||
外殼材料 | 鋼板噴塑 | ||||
防護等級 | IP64 | ||||
-40℃～+80℃ 相對濕度≤95% | |||||
箱體外形尺寸(長×髙×寬) | 400×300×120mm | 350×250×120mm | |||
