防雷中不可忽略的東西：均壓環與玻璃幕墻

其實在很多建筑物當中，細心的人都可以看到，很多高層建筑物都會做均壓環和玻璃幕墻，現在我們就來講一下他們的制作方法和一些必要條件。

  均壓環應有限采用結構外圈梁內的2條水平鋼筋構成閉合的電器通路，當無結構外圈梁時，應采用2條直徑不小于12MM熱鍍鋅圓鋼或1條40MM*4MM的特堵心扁鋼沿建筑物外墻敷設一圈，用作均壓環的鋼筋應與每層引下線的2條鋼筋作焊接。

  在多雷區以上地區，第一，第二，第三類防雷建筑物應在30M以下每3層設計一個均壓環，在30M以上每2層或垂直間距不大于6M設計一個均壓環。有地下室和裙樓的建筑物，地下部分應每層設計一個均壓環，在裙樓部分應每2層設計一個均壓環。

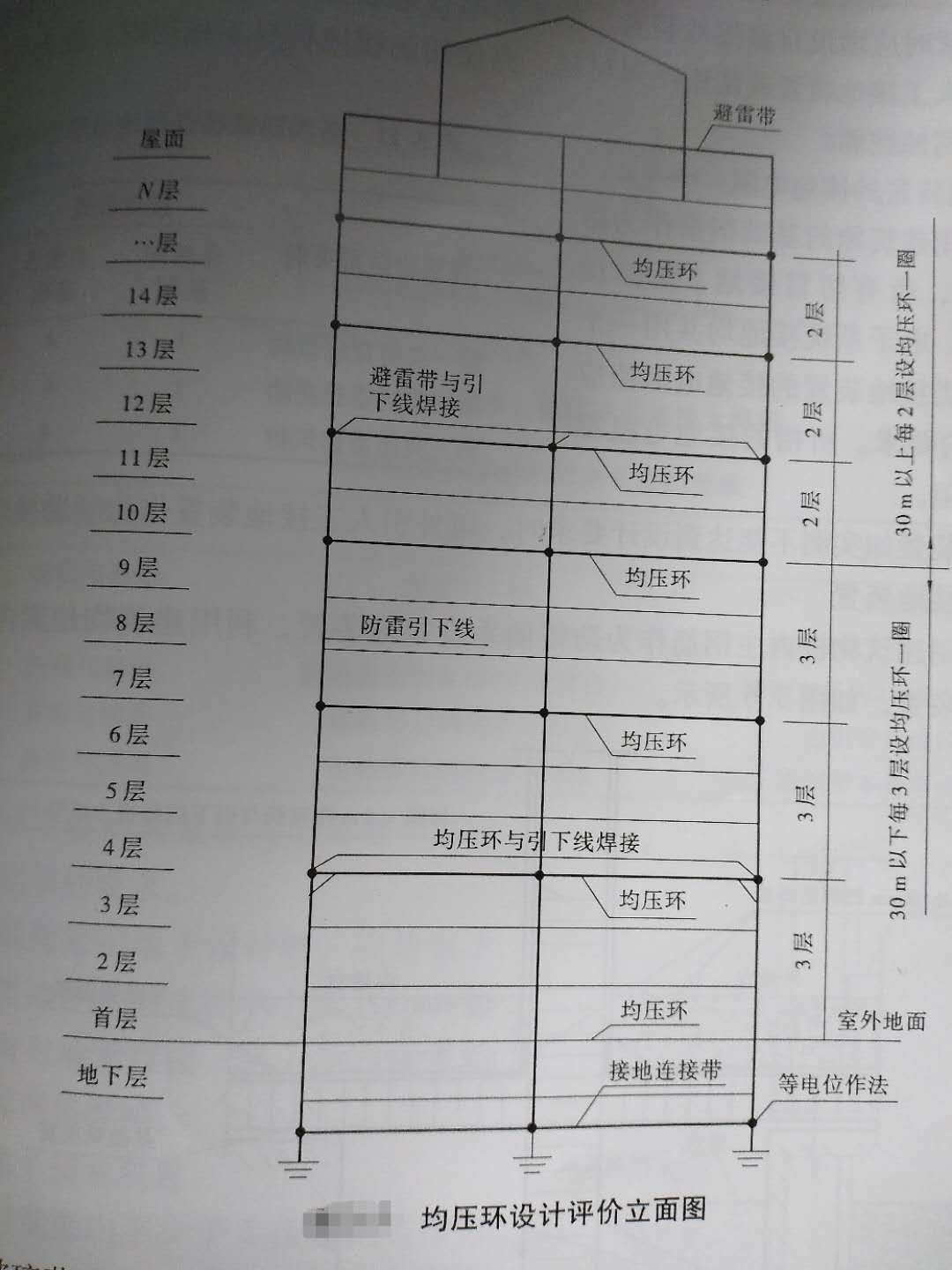

  在少雷區，第一，第二，第三類防雷建筑物應從30M起，每2層或垂直間距不大于6M沿建筑物設計均壓環，如下圖：

  對于公共建筑物，應從首層起每2層設計一個均壓環，并將每層的金屬門，窗與均壓環的預留端子作電氣連接。所有防雷建筑物的頂層外墻金屬物件均應就近與均壓環試行電氣連通。有玻璃幕墻設計的建筑物，應每層設計均壓環。

  玻璃幕墻應與現有的均壓環或引下線做可靠的電氣連接，同時均壓環應在每個幕墻金屬預埋就近處預留直徑8MM的熱鍍鋅圓鋼，并與幕墻的金屬預埋件焊接，焊接長度應滿足上圖要求。

  幕墻金屬構件的上下邊及側邊封口，沉降縫，伸縮縫，防震縫應采用柔性導線跨接，銅質導線截面積宜不小于3MM的鋁合金板制造，壓頂板截面不宜小于70MM2(幕墻高度不小于150M時）或50MM2（幕墻高度不大于150M時）。幕墻壓頂板體系與主體結構屋頂?shù)姆私o系統應有效連通。

  值得注意的是，現在在我們機房里面的等電位連接，很多人也稱呼為均壓環，這個均壓環與我們建筑物直擊雷的均壓環是有很大區別的，機房里面的均壓環只要起到一個消除各個導電物體之間的電位差，而我們建筑物的均壓環的目的是為了起到引雷的作用，和避雷帶，避雷針效果差不多，所以千萬不要混為一談。
