農村家庭電視接收天線的雷電防護措施

無線電電視共用天線系統和有線電電視系統的避雷與微波系統的避雷有許多相似之處，例如天線避雷，傳輸信號的電纜避雷的要求基本上是一致的，只是電視系統的信號電纜要走街串巷接到千家萬戶去，一些具體，細節的地方要加以說明。目前無線電視采用共用接收裝置的占多數，所以它實際上與有線電視系統在雷電防護技術又是一致的。

  電視機系統的雷害除天線和與天線直接相連的部分會受到直擊雷破壞，其他雷害主要來自傳輸線和電源線的雷電波，所以從設備避雷來講，必須從信號傳輸線和電源線兩方面堵截雷害；從雷電入侵的形式來講，主要以直擊雷引起地電位升高，高電位從接地端往饋線反送和感應引起過電壓兩種情況。因此做好設備的雷電防護和正確選擇與安裝防雷器，是做好電視系統避雷工作的關鍵措施。

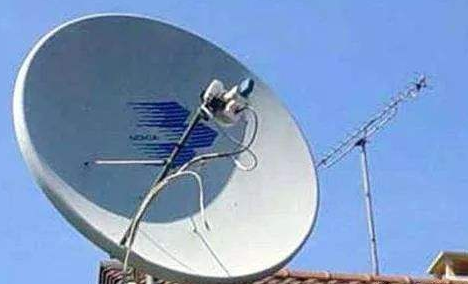

   為了保證圖像清晰，要防止反射干擾，對于遠距離電視臺，希望接收到的信號盡可能強一些，這都要求電視天線盡可能架設得高一些，由于天線一般都安裝在樓頂，山頂，高于鄰近建筑物，因而遭受雷擊的機會就多。

   電視天線本身是金屬構件，暴露在空間，就相當于一個自然的接閃器，所以必須保證它有良好的直接接地。目前仍有一些居民只用木桿，竹竿架起一條天線，而未作良好的直接接地，這是很危險的，由于這樣致使被雷擊的事件不斷發生。有些電視天線放大器和電視機的現象。這往往是天線沒有足夠的避雷措施。正確的做法是饋送電纜的金屬鎧裝應該與天線做良好的電氣連接，并有良好的接地措施；當電纜引起地面接收機前面還應將金屬外皮與接地裝置再次連接，從而保證雷擊時有較好的均衡電位，這樣雷擊造成的損失將大大減少。

  有人認為傳輸電纜的金屬外皮已經和天線有源振子的一邊連接，而電纜的金屬外皮又直接接地，這就等于天線經過有源振子一邊接了地，所以天線及使用竹竿或木桿架設也不比另外接地了。這種想法是錯誤的，因?yàn)楫?dāng)雷電直擊在天線各部分時，雷電流都需要經過有源振子的時候，一方面會使有源振子感應很高的電壓，這感應電壓完全可能擊壞電視機和天線放大器，同時，由于有源振子所連接的同軸電纜較長又彎彎曲曲，用它來接地，由于電抗的作用，會使雷電散流的時間延長，這就大大增加了雷害的危險性。為了減少泄放雷電流流經有源振子，所以必須使天線和金屬連桿直接接地。

   其次，當閃擊發生在接收天線上，尤其是雷電擊中有源振子的時候，由于有源振子的結構不能做到絕對對稱，在強大的脈沖電流的感應作用下，致使有源振子兩端不能認為是等電位的。正是由于有源振子兩端的脈沖電位差，往往會把天線放大器損壞，最好的辦法是不讓雷電在天線有源振子上發生閃擊；那就是在接收天線上方加設避雷針，或利用加大反射網作接閃器，使雷電不能直接擊中有源振子。避雷針或反射網的高度可按照國標來進行保護計算。

  電視接收機被雷擊，有時雷電不是來自天線，而是來自交流電電源，雷電高電壓是通過饋送電線到電視機而把它擊壞的，尤其是地處農村或市郊，往往低壓線拉線過長，容易接受雷擊，所以盡可能在電視機的電源線上接上防雷器和電容器加以防護。

  共用天線系統往往是一個龐大的通信網，現代的共用天線網往往與有線廣播，閉路電視，電話，甚至電子計算機網絡共用，因而對避雷要求就更高，為了更加可靠地避雷可以采用獨立避雷針保護發射，接收天線和機房，避雷針保護無線電發射機或接收機的天線時，除避雷針的高度必須滿足對天線設施的保護外，避雷針與接收天線水平距離不應小于3M，以免天線受到避雷針的屏蔽而影響發射或接收的效果。除獨立避雷針外，避雷針和無線豎桿的接地應與建筑物的避雷接地系統連接；從接閃器至接地裝置的引下線不應小于兩根，從不同方位以最短的距離沿建筑物引下，或與建筑物垂直引下的主鋼筋焊接作為避雷引下線，禁止利用各種金屬管道取代避雷引下線。
