防雷工程中接地裝置的設計

防雷工程中，接地裝置設計要滿足設計接地電阻要求，克服現實環境條件的制約，有把握地達到良好，穩定的接地效果，應從以下三個方面入手。

1，因地制宜地設計方案，通常防雷接地的電阻要求不超過10歐姆，有些電子設備的接地系統要求達到4歐姆或1歐姆的接地電阻。這里常常有個誤區，認為只要有了10歐姆，4歐姆或1歐姆的接地電阻就滿足了設計要求，而忽略了季節因素對接地電阻的影響。因?yàn)橥寥赖碾娮杪适请S季節而變化的，規范所要求的接地電阻實際上是接地電阻的最大允許值。

  防雷接地工程本身的特點決定了周圍環境對工程效果決定性的影響，因此，脫離了工程所在地的具體情況來設計接地工程是不可靠的。設計的好壞取決于對當?shù)赝寥拉h(huán)境等諸多因素的綜合考慮，土壤電阻率，涂層結構，含水情況，季節因素，氣候及可施工面積等因素決定了接地網的形狀，大小及工藝材料的選擇。這些是在正式進行接地設計前必須首先搜集好的資料。

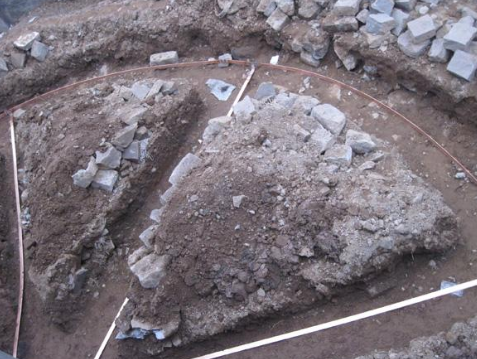

2，考慮接地網的形式，接地網的形式直接影響接地的效果和達到設計要求所需要的接地網的戰地面積。首先，應建立接地環，水平接地極和垂直接地體配合使用的方案。在比較容易達到接地目的和要求較低的接地中可以選用平面的接地方法。通常將接地體和接地環配合使用，形成三維結構的接地裝置。三維接地有三種不同類型，分別是等長接地，非等長接地和法拉第籠式接地。

A,等長接地。等長接地使用相同的接地體，接地體埋設深度基本一致。采用等長接地時，施工方便，同時也可以取得較好的接地效果。

B,非等長接地。非等長接地時更為科學的接地形式，它采取不同的接地體相互配合，由于接地體長度和埋設深度各不相同，從而大大地加大了等勢面積，突破了接地網在面積方面的局限。

C,法拉第籠式接地。法拉第籠式接地是指將多層水平接地網用垂直接地體相互連接后所形成的籠式結構。由于施工量大，這種接地形式并不常用，在設計中還應考慮接地網集膚效應，跨步電壓等因素的影響。

3，考慮巖土條件，包括以下幾點：

A,巖土類型：巖土直接關系到接地的難易程度。設計中最重要的參數之一就是巖土的土壤電阻率，但僅僅考慮這個參數是不夠的，還要考慮開挖或鉆井難度，持水能力等因素。有的巖土電阻率高，但是在繁體巖石之間常有較好的土壤間隙層，在這樣的環境中避開整體巖石，在間隙中開挖灌注降阻劑效果很好。

B,地形制約：在防雷接地工程施工過程中常常收到各種因素的制約，其中地形就是制約因素之一。大面積的接地網往往是不現實的。當接地面積一定時，如果接地極長度不超過接地網半徑的1/20，即使做成整塊銅板也不可能達到要求的接地電阻值。因此，當受地形限制時可以考慮接地網的縱深方向，采用離子接地系統或深井施工的方法來達到設計的要求。

C,土壤的含水情況：一般情況下，濕潤的土壤導電性較好，但是在實際防雷接地工程中也發現，當含水量達到飽和以后，接地效果反而不會好。當?shù)氐紫掠谐睗駧医拥伢w深入到這一層時，降阻效果會好得多。
